Cómo leer un número de pieza de montacargas y realizar una referencia cruzada correctamente

No existe una clave universal que decodifique todos los números de pieza de una carretilla elevadora. El método fiable tiene dos etapas: primero, clasifique el número como segmentado por OEM, codificado por especificaciones o basado primero en dimensiones; luego, verifique cuatro campos (modelo de carretilla, voltaje/corriente nominal, dimensiones físicas y patrón de conector o montaje) antes de realizar el pedido. Haga coincidir al menos tres de los cuatro campos; una coincidencia de un solo campo es solo una suposición.

Los pedidos con números incorrectos son uno de los errores más costosos y evitables en la compra de piezas para carretillas elevadoras. Un controlador se devuelve porque es de 24V y la carretilla necesita 48V. Una rueda motriz llega 3 mm demasiado estrecha. Un contactor "compatible" tiene el voltaje de bobina incorrecto. En cada caso, el comprador hizo coincidir el número de pieza, pero no la pieza.

Esta guía recorre las tres familias de numeración que realmente encontrará, seis ejemplos reales de catálogos de carretillas Toyota, Linde, EP, Hangcha y TCM, y un método de referencia cruzada de cuatro pasos que puede ejecutar antes de emitir cualquier orden de compra.

Qué le dice un número de pieza de carretilla elevadora y qué no le dice

Un número de pieza es una dirección, no una especificación. Le indica dónde se encuentra la pieza en el catálogo de un fabricante. No le indica:

• Supersesión: si el fabricante reemplazó ese número en un año de fabricación posterior.

• Equivalencia entre marcas: si otro fabricante de carretillas utiliza el mismo componente con un número diferente.

• Calidad de intercambio: si un equivalente del mercado de accesorios es dimensionalmente idéntico o simplemente "cercano".

• Variantes de montaje: si el mismo modelo de carretilla se envió con dos bombas, controladores o ruedas diferentes a lo largo de los años de producción.

Es por eso que los compradores experimentados realizan referencias cruzadas basadas en atributos, no solo en el número. Trate el número como la clave de búsqueda y los atributos como la prueba de aceptación.

Las tres familias de numeración de piezas de carretillas elevadoras

Casi todos los números que manejará pertenecen a una de estas tres familias. Identifique la familia primero: le dirá qué puede confiar de inmediato y qué debe medir.

Dos notas prácticas de esta tabla:

1. Los números codificados por especificaciones son los más amigables. Si el listado incluye 24V, 48V o 600A, puede filtrar candidatos antes de contactar a nadie. El desajuste de voltaje es la causa más común de una devolución de controlador de carretilla elevadora o contactor.

1. Los números basados primero en dimensiones son los más peligrosos, precisamente porque parecen autoexplicativos. Una rueda motriz de poliuretano 250×75-80 y una rueda motriz 25080175 están ambas nombradas por sus dimensiones, sin embargo, son piezas diferentes para carretillas diferentes. Nunca asuma la secuencia de las cifras.

Seis números de pieza reales, leídos correctamente

Los ejemplos a continuación están tomados de páginas de catálogos publicados, para que pueda ver el razonamiento aplicado a entradas genuinas en lugar de inventadas.

La lección de la segunda fila es la importante. La doble numeración es común en las transpaletas eléctricas. Los códigos ZL10-210000-00 y 0009934064 describen la misma rueda motriz de la EP F4. Si busca solo uno de los dos números, llegará a la conclusión de que la pieza no está disponible cuando en realidad está en stock bajo el otro. El mismo patrón aparece en las unidades de bomba: la unidad de potencia hidráulica 1135-420000-F0 para transpaletas eléctricas y el conjunto de manillar 1115-340000-10-50 utilizan el estilo segmentado por guiones de EP, por lo que un número que "parece diferente" puede pertenecer a la misma familia de carretillas.

El método de referencia cruzada de piezas de carretillas elevadoras de cuatro pasos

Siga estos pasos en orden y deténgase en el primer paso donde los datos no coincidan.

Paso 1: Identifique la carretilla. Registre el modelo, la serie y el año de fabricación, además del sistema al que pertenece la pieza (hidráulico, tracción, dirección, frenado, control eléctrico). Un número por sí solo no puede decirle esto; la placa de la carretilla y el manual sí pueden.

Paso 2: Extraiga todas las especificaciones que ya indique el listado. Voltaje, corriente, potencia, capacidad, tamaño de rosca o diámetro interior, número de dientes, tipo de conector. Por ejemplo, un controlador de bomba de 24V / 600A y un controlador de excitación separada de 48V / 84V, 600A parecen similares en la foto de un catálogo, y no son intercambiables.

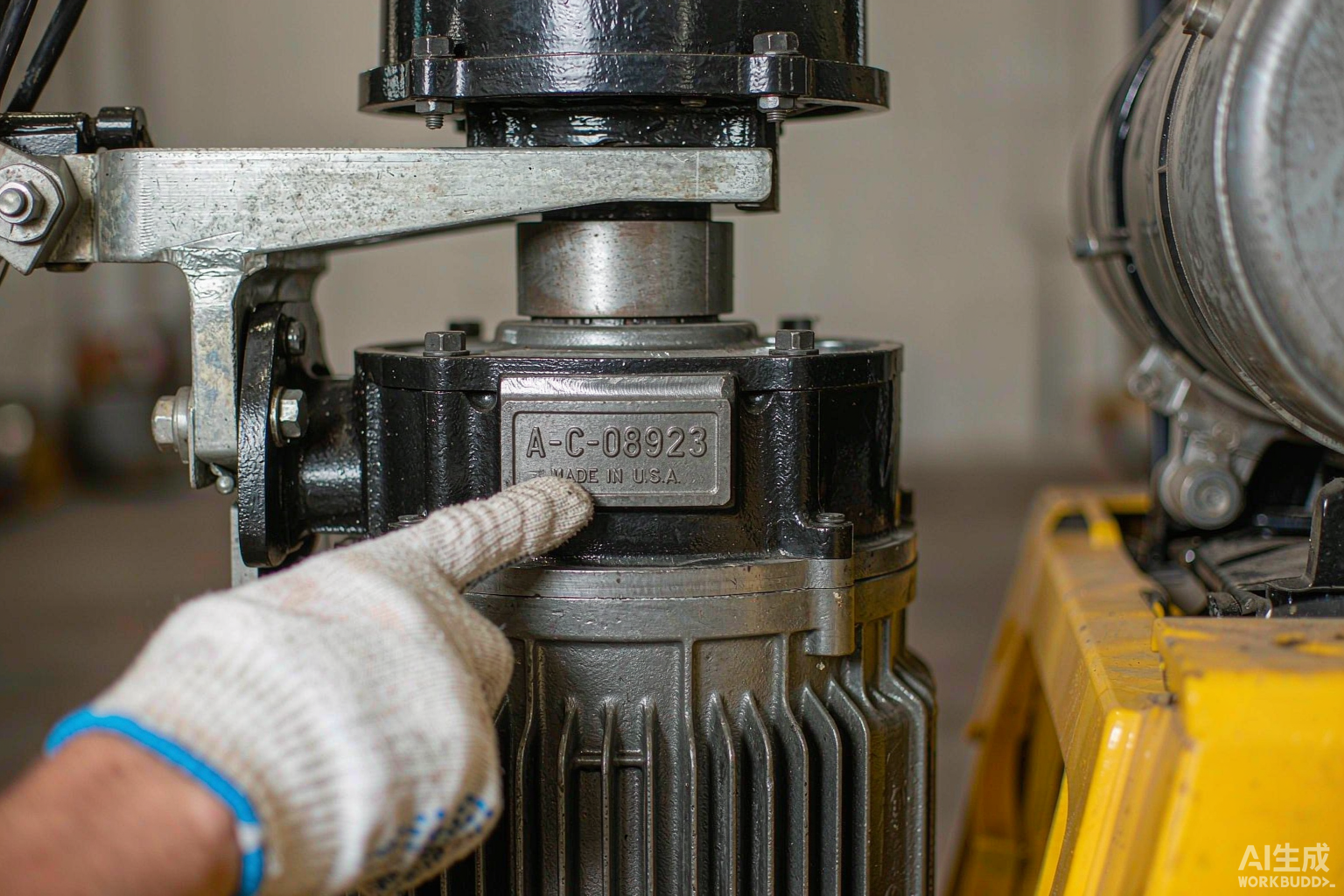

Paso 3: Mida la pieza que está reemplazando. Tome el diámetro exterior, la anchura y el diámetro interior para ruedas motrices de poliuretano; el grosor y las dimensiones para las escobillas de carbón; el número de pines y la forma de la carcasa para los contactores y sensores de velocidad. Fotografíe la placa de identificación y el conector antes de retirar nada.

Paso 4: Haga coincidir tres de los cuatro campos y luego confirme el plazo de entrega. Contexto del modelo + clasificación eléctrica + dimensiones físicas = una coincidencia defendible. Cualquier cosa menos de tres coincidencias es una hipótesis que debe confirmarse por escrito con el proveedor, idealmente con una comparación fotográfica.

¿No está seguro de si un equivalente de posventa es dimensionalmente exacto? Obtenga una verificación de compatibilidad gratuita de nuestros expertos en piezas: envíe el número de pieza, una foto de la placa de identificación y el número de serie de su carretilla, y confirmaremos la coincidencia antes de que realice el pedido.

Dónde falla más a menudo la referencia cruzada de piezas de carretillas elevadoras

Lista de verificación de verificación previa al pedido

Copie esto en su plantilla de compras y complételo antes de emitir cualquier orden de compra:

1. Marca, modelo, serie, año de fabricación y número de serie de la carretilla

1. Posición del sistema (tracción / hidráulico / dirección / frenado / control)

1. El número de pieza completo tal como está impreso en la pieza, incluidos los sufijos

1. Cualquier segundo número impreso en la misma pieza (numeración doble)

1. Voltaje, corriente y potencia nominal requerida

1. Dimensiones físicas, con el orden de los ejes escrito explícitamente

1. Tipo de conector, número de pines y patrón de montaje

1. Fotografía de la placa de identificación y del conector

1. Confirmación por escrito del proveedor de que la coincidencia es dimensionalmente exacta, no "similar"

Los proveedores que publican páginas de catálogo estructuradas (categorías de marca, campos de especificación y títulos de productos basados en números OE) hacen que los pasos 1 a 4 sean materialmente más rápidos, porque puede filtrar a los candidatos antes de escribir la consulta. El catálogo de LIFTTOP está organizado por marca de máquina, cubriendo Toyota, Linde, Komatsu, TCM, EP, Hangcha, HELI y otras marcas importantes de carretillas elevadoras, con más de 20,000 SKU en stock y envío en 48 horas.

Preguntas frecuentes

¿Puedo decodificar cualquier número de pieza de carretilla elevadora con una regla universal?

No. La numeración de piezas de carretillas elevadoras es específica del fabricante y varía incluso dentro de una misma marca entre familias de productos. Clasifique el número en una familia (segmentada por OEM, codificada por especificaciones o basada primero en dimensiones) y luego verifique los atributos: contexto del modelo, clasificación eléctrica, dimensiones físicas y patrón del conector.

¿Por qué una pieza de carretilla elevadora a veces tiene dos números de pieza?

Los componentes de las transpaletas eléctricas suelen llevar tanto un código del lado de la carretilla como un segundo código de estilo OEM. Ambos números describen la misma pieza física, así que busque ambos antes de concluir que la pieza no está disponible. Esto es común en las ruedas motrices, los conjuntos de mango y las unidades de bomba de las transpaletas EP.

¿Cómo sé si una pieza de repuesto para carretilla elevadora realmente encajará?

Coincida al menos en tres de los cuatro campos: contexto del modelo de carretilla, clasificación eléctrica, dimensiones físicas y patrón de conector o montaje. Luego, pida al proveedor una confirmación por escrito de que la coincidencia es dimensionalmente exacta en lugar de simplemente "adecuada para".

¿Qué campo único causa la mayoría de los pedidos incorrectos de piezas de carretillas elevadoras?

Voltaje. Los controladores, contactores y cargadores existen en familias de 24V, 48V y voltajes superiores que parecen idénticos en las fotografías del catálogo. Un controlador de 24V/600A y un controlador de 48V/600A pueden compartir la misma carcasa y conector, y aun así ser incompatibles.

¿Son más fáciles de comprar las piezas de carretilla elevadora denominadas por sus dimensiones?

Son más fáciles de buscar y más difíciles de verificar, porque los diferentes proveedores ordenan las dimensiones de forma distinta. Una rueda de 250×75-80 y una rueda de 25080175 son piezas diferentes. Indique siempre el orden de los ejes en su consulta, por ejemplo, "DE × anchura × diámetro interior".

¿Qué debo enviar con una consulta de piezas de carretilla elevadora?

Envíe el número de pieza, una fotografía de la placa de características, el modelo y el número de serie de la carretilla, la clasificación eléctrica requerida y, para ruedas, neumáticos o escobillas, las medidas con el orden de los ejes detallado. Una foto del conector evita la mayoría de las disputas sobre el ajuste.

¿Necesito el número de serie de la carretilla o basta con el modelo?

El número de serie es más seguro. Un mismo modelo de carretilla puede enviarse con dos bombas, controladores o conjuntos de manetas diferentes a lo largo de los años de producción, por lo que el modelo por sí solo puede indicar la variante incorrecta. El número de serie permite al proveedor identificar la fabricación exacta.
