Componentes de montacargas y piezas de desgaste comunes: una guía completa

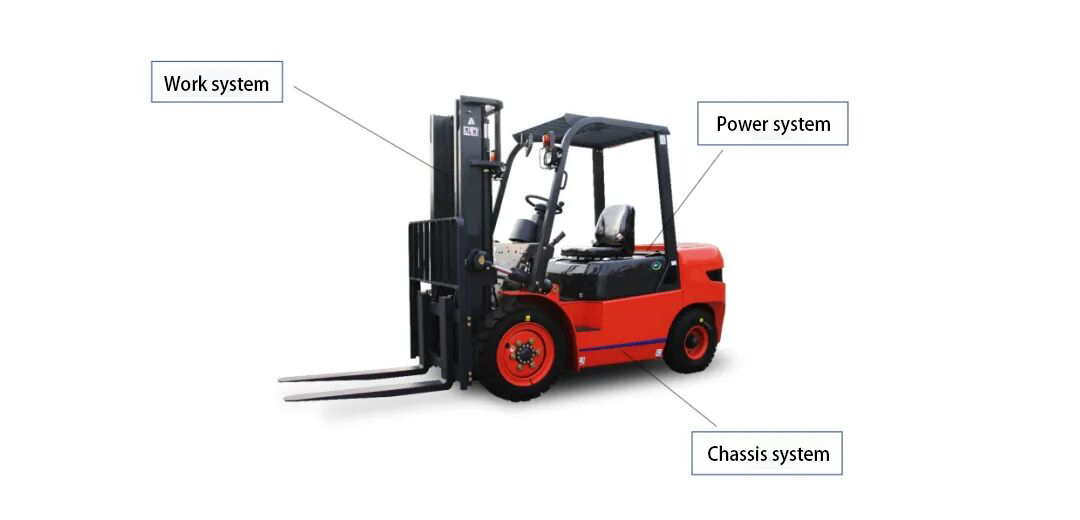

Una carretilla elevadora es un tipo de maquinaria industrial diseñada para elevar y apilar mercancías. Se utiliza ampliamente en almacenes, logística y fabricación. Compuesta por numerosos componentes, cada uno con una función específica, la carretilla elevadora funciona como un sistema integrado para realizar sus tareas de forma eficiente. Normalmente, una carretilla elevadora de combustión interna consta de tres secciones principales: la unidad motriz, el chasis y el conjunto de elevación.

1 unidad de potencia

La unidad de potencia de una carretilla elevadora de combustión interna comprende el sistema de potencia y el sistema eléctrico.
El sistema de potencia se puede clasificar ampliamente en motores de gasolina, diésel y GLP (gas licuado de petróleo).
Las carretillas elevadoras de combustión interna estándar pueden utilizar cualquiera de estos tres tipos de motor. En cambio, las carretillas elevadoras todoterreno suelen emplear motores diésel por su robustez, mientras que las carretillas elevadoras eléctricas utilizan una combinación de baterías y un motor eléctrico como fuente de energía.

2 chasis

El chasis de la carretilla elevadora consta de cuatro sistemas principales: el sistema de transmisión, el tren de rodaje, el sistema de dirección y el sistema de frenado.

01 Sistema de transmisión
El sistema de transmisión de las carretillas elevadoras es de varios tipos, incluyendo mecánico, hidromecánico e hidrostático. Las transmisiones mecánicas son más comunes en las carretillas elevadoras pequeñas, mientras que los modelos medianos y grandes utilizan predominantemente sistemas hidromecánicos. Las carretillas elevadoras todoterreno suelen emplear transmisión hidrostática.

02 Tren de rodaje
El tren de rodaje consta del bastidor, la suspensión, la cabina del operador y el tejadillo protector. Conecta todos los conjuntos y componentes en una estructura unificada, soporta el peso total, absorbe las vibraciones, amortigua los impactos y transmite diversas fuerzas y pares. Los bastidores se clasifican en rígidos o articulados. Las carretillas elevadoras estándar suelen tener un bastidor rígido, mientras que los modelos todoterreno suelen utilizar un bastidor articulado.

03 Sistema de dirección
Los sistemas de dirección de las carretillas elevadoras incluyen dirección mecánica, asistida hidráulicamente y totalmente hidráulica. Gracias a los avances tecnológicos, la mayoría de las carretillas elevadoras modernas utilizan dirección asistida hidráulicamente o totalmente hidráulica.

04 Sistema de frenado
Los sistemas de frenado varían y pueden ser mecánicos, hidráulicos, hidráulicos reforzados por vacío o neumáticos. Los frenos hidráulicos son estándar en las carretillas elevadoras pequeñas y medianas. Los modelos más grandes suelen utilizar sistemas hidráulicos reforzados por vacío, y las carretillas elevadoras todoterreno suelen estar equipadas con frenos neumáticos.

3 Conjunto de trabajo

El conjunto de trabajo de una carretilla elevadora consta de tres sistemas principales: el sistema de mástil, el sistema hidráulico y el sistema de accesorios.

01 Sistema de mástil

El sistema de mástil es el mecanismo clave que distingue a las carretillas elevadoras de otros tipos de maquinaria de ingeniería. Generalmente consta de mástiles interior y exterior, un portahorquillas, horquillas, cadenas de elevación, cilindros de elevación y cilindros de inclinación. Este conjunto soporta el peso total de la carga y realiza operaciones como recoger, transportar, elevar, descender y apilar o desapilar mercancías.

02 Sistema hidráulico

El sistema hidráulico generalmente incluye una bomba hidráulica, cilindros, válvulas de control direccional, divisores de flujo, fluido hidráulico y un depósito. Transmite potencia a través del fluido hidráulico para accionar el sistema del mástil, facilitando así la carga y descarga de materiales.

03 Sistema de fijación

Impulsados por los avances tecnológicos y la búsqueda continua de la eficiencia operativa, los accesorios especializados para carretillas elevadoras han experimentado una creciente adopción y ahora se ofrecen en una amplia variedad. Estos accesorios se clasifican generalmente en tipos para movimiento lateral, rotación, movimiento vertical y aquellos diseñados específicamente para la manipulación de mercancías específicas. Este sistema amplía considerablemente el alcance funcional de las carretillas elevadoras y mejora sustancialmente la eficiencia de las operaciones de manipulación de materiales y logística.

Además, la carretilla elevadora incluye la cabina del operador y el panel de control. La cabina proporciona un entorno de trabajo cómodo y seguro para el operador, generalmente equipado con asiento, volante y pedales. El panel de control cuenta con varios botones y luces indicadoras que permiten al operador controlar funciones clave como el arranque, la parada, la aceleración, el cambio de velocidad y el frenado.

Por último, las carretillas elevadoras están equipadas con Múltiples dispositivos de seguridad para garantizar la seguridad en el lugar de trabajo Estos incluyen limitadores de velocidad, cinturones de seguridad, estructuras de protección antivuelco (ROPS) y alarmas de advertencia. El limitador de velocidad restringe la velocidad de desplazamiento para prevenir accidentes. Los cinturones de seguridad protegen al operador de posibles lesiones. La ROPS ayuda a mantener la estabilidad y a evitar vuelcos al manipular cargas pesadas. Las alarmas de advertencia alertan al personal cercano de la presencia del montacargas, lo que reduce el riesgo de colisiones.

En resumen, una carretilla elevadora es una máquina compleja compuesta por múltiples componentes especializados. Cada pieza desempeña un papel vital para que la carretilla realice diversas tareas de manipulación y apilado de materiales de forma eficiente. El uso y el mantenimiento adecuados de estos componentes son esenciales para garantizar la seguridad operativa, la estabilidad y la productividad.

Piezas que se desgastan comúnmente en las carretillas elevadoras

Las carretillas elevadoras son equipos esenciales para el transporte de cargas pesadas y se utilizan ampliamente en almacenes y centros logísticos. Sin embargo, debido a sus intensos ciclos de uso y a las elevadas cargas que soportan, diversos componentes son propensos a sufrir fallos y desgaste.

1. Ruedas/Neumáticos

Las llantas de las carretillas elevadoras soportan todo el peso del equipo y soportan constantes fuerzas de compresión durante su funcionamiento, lo que las hace muy propensas al desgaste y a los daños. El desplazamiento por diversas superficies, como suelos interiores, exteriores y terrenos irregulares, acelera el desgaste de las llantas. Además, los bordes afilados de las cargas manipuladas pueden causar cortes, desgarros y otros daños físicos a las llantas.

2. Sistema de frenado

Los frenos son un sistema de seguridad crítico. Componentes clave como las pastillas, los discos (o tambores) y las líneas hidráulicas están sujetos a desgaste, corrosión y fatiga con el tiempo. Esta degradación compromete directamente el rendimiento y la potencia de frenado, lo que representa un grave riesgo no solo para el operador, sino también para el personal y los equipos cercanos.

3. Batería

En las carretillas elevadoras eléctricas, la batería es la principal fuente de energía. Sin embargo, las baterías son susceptibles a sufrir daños por sobrecarga, descarga profunda, vibración y mantenimiento inadecuado. Los problemas con la batería reducen las horas de funcionamiento, reducen el rendimiento y, en última instancia, pueden provocar un fallo operativo total.

4. Sistema hidráulico

El sistema hidráulico, que incluye el depósito, la bomba, los cilindros y las válvulas, funciona a alta presión, temperatura y ciclos frecuentes. Estas condiciones lo hacen vulnerable a fugas, degradación de las juntas y desgaste general. Dado que los cilindros hidráulicos soportan constantemente cargas pesadas durante la elevación y el descenso, son especialmente propensos a fugas o daños con el tiempo, lo que provoca pérdida de capacidad de elevación o inestabilidad.

5. Sistema eléctrico

El cableado y los circuitos internos controlan funciones vitales como motores de accionamiento, iluminación y sensores. El uso prolongado y la exposición a condiciones adversas pueden provocar grietas en el aislamiento del cableado, corrosión en los conectores y cortocircuitos o fallos en los componentes. Estas fallas eléctricas pueden provocar la pérdida parcial o total del control sobre las funciones del montacargas.

6. Cadenas de elevación y ruedas dentadas

Ubicadas dentro del conjunto del mástil, las cadenas de elevación y las ruedas dentadas son responsables de elevar y bajar la carga. El uso continuo provoca el estiramiento de la cadena, el desgaste de los eslabones individuales y la deformación de los dientes de las ruedas dentadas. Este desgaste afecta negativamente la eficiencia de elevación, la suavidad de la operación y la seguridad general en la manipulación de la carga.

Las piezas mencionadas anteriormente representan solo algunos de los elementos de desgaste comunes en una carretilla elevadora. Además, una carretilla elevadora comprende numerosos componentes adicionales, como el sistema de transmisión, el sistema de dirección y la cabina del operador, que también requieren inspección y mantenimiento regulares para garantizar un funcionamiento seguro y eficiente.

Las piezas de desgaste específicas necesarias pueden variar según el tipo de montacargas. Por lo tanto, para prevenir posibles fallos, es fundamental que los usuarios implementen un programa constante de mantenimiento, cuidado e inspección. Cualquier problema identificado debe abordarse con prontitud mediante la reparación o el reemplazo de piezas para garantizar el rendimiento fiable del montacargas y la seguridad del operador.
